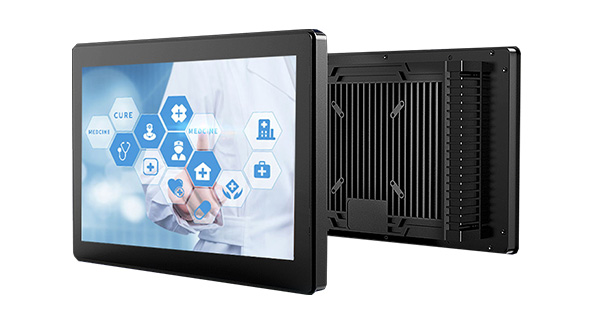

产品介绍:天触G1系列工业一体机采用开放式式设计结构,安装方式灵活多样,可: 嵌入式、壁挂式、VESA、桌面式等。前面板IP65 防护等级,内嵌入机箱可形成全面贴合效果,进而大大提升了操控面板的颜值及稳固性。可选全铝封闭式机身,有效防尘、防水、防腐,更适用于各种恶劣工作环境,尺寸多样化可选择,有 4:3 和 16:9 各尺寸类型,满足工业自动化、商业自助等各种行业应用。自带操作系统面板可选配: X86- intel@Celeron"及 ARM- Android 多种处理器平台。
![]() | ![]() | ![]() | |||||||||
规格型号 | TC-A007G1 | TC-A101G1 | TC-A133G1 | TC-A156G1 | |||||||
系统架构 | Windows(X86) | Android(ARM) | Industrial Monitor(显示器) | ||||||||
系统参数 | CPU | 标配intel@Celeron™Jl800, Support Up to J1900/ Intel® Core ™ i3/i5/i7 | 标配LS_1820 RK3566 Cortex-A55 四核,Support Up to RK3568/RK3399 | RTOS/Noos | |||||||
主频 | 2.41GHz | 1.8GHz | No | ||||||||
三级缓存 | 2MB/3MB | No | No | ||||||||
内存 | 标配4GB-DDR3L 1600 MHz 1 * SO-DIMM Slot, Support Up to 8GB | 2GB DDR(4GB 可选,标贴 2GB) | No | ||||||||
储存 | 1 *2.5" SATA bay + 1*mSATA标配64GB SSD | 8GB EMMC(16G/32G/64G/128G可选,标贴8GB) | No | ||||||||
I/O 接口 | 网络 | 1*Realteck RTL8111F 1000Mbps RJ45 以太网口,支持双网口(可选) | RJ45 接口,支持 10/100/1000Mbps Ethernet 网络 | No | |||||||
音频 | Realtek ACL662音频控制器 | 1*音频输出 | 1*音频输入 | ||||||||
USB | 4*USB3.0/2.0 | USB2.0*6,USB3.0*1 | 1*USB-B 触控信号 | ||||||||
串口 | 2/6 *RS-232 / RS-485 /422 RS485支持自动流向控制 | 5组串口(4组TTL/RS232,1组RS485) | No | ||||||||
HDIM | I*HDMI 输出端口 | 1*HDMI输出 | 1*HDMI输入 | ||||||||
VGA | 1 *VGA 输出端口 | No | 1*VGA输入 | ||||||||
扩展槽 | 1*Mini-PCIe slot,可扩展 4G, WIFI 无线网卡 | 1TF卡槽,最大支持256GB储存卡 | No | ||||||||
物理特性 | 重量 | 1.5KG | 2.0KG | 3.0KG | 4.0KG | ||||||
整机尺寸 | 186.2*119.9*38.2mm | 260*178*38mm | 350.7*228.2*36mm | 387*236.5*40mm | |||||||
显示尺寸 | 155.5*86.9mm | 218*136.6mm | 294.8*166.2mm | 345.16*194.59mm | |||||||
开孔尺寸 | 182.2*115.9mm | 254.2*172.2mm | 344.2*221.6mm | 381*230.5mm | |||||||
操作系统 | 操作系统 | Windows 7, Windows8,Windows10, Linux | Android 11/ Android 12/OpenHarmony/Kirin | No | |||||||
电源 | 输入电压 | 默认DC 12V,支持9~36V 宽压( 可选 ) | 默认DC 12V-3A供电 | 默认DC 12V-3A供电 | |||||||
最大功率 | 根据实际应用数据 | ≤30W,以实际应用为准 | ≤25W,以实际应用尺寸为准 | ||||||||
液晶屏 | 屏幕类型 | 7" TFT-LED | 10.1"XGA TFT | 13.1"XGA TFT | 15.6" | ||||||
分辨率 | 1024*600 | 1280*800 | 1920*1080 | 1366*768/1920*1080 | |||||||
最大色彩 | 16.7M | 16.7M | 262K | 262K | |||||||
显示区域 | 155.2*86.9mm | 218*136.6mm | 294.8*166.2mm | 345.16*194.59mm | |||||||
背光源 | LED | ||||||||||
背光寿命 | 30000hrs | ||||||||||
亮度 | 300cd/㎡ | 400cd/㎡ | 300cd/㎡ | 400cd/㎡ | |||||||
对比度 | 800:1 | 900:1 | 800:1 | 500:1 | |||||||
视角 | 75/75/75/75 (Typ.) | 85/85/85/85 (Typ.) | 85/85/85/85 (Typ.) | 45/45/45/45(Typ.) | |||||||
触摸屏 | 触摸屏类型 | 透射式电容 | |||||||||
透光率 | 85±5% | ||||||||||
响应时间 | <5ms | ||||||||||
表面硬度 | 莫氏硬度7H | ||||||||||
触摸寿命 | 5000万次 | ||||||||||
触摸点数 | 十点 | ||||||||||
工作温度 | -10 ~ 60° C (14-140 °F) | ||||||||||
环境参数 | 储存温度 | -20~70°C(-4~176°F) | |||||||||
相对湿度 | 5-95% (无凝结) | ||||||||||
防水 | IP67防护面板 | ||||||||||
工作时震动 | SSD applied: 1.5 Grms, IEC 60068-2-64, random, 5 ~ 500 Hzz 1 hr/axis | ||||||||||
工作时冲击 | SSD applied: 10 G, IEC 60068-2-64, 半正弦波 , 持续 11ms |
